橋梁檢測車

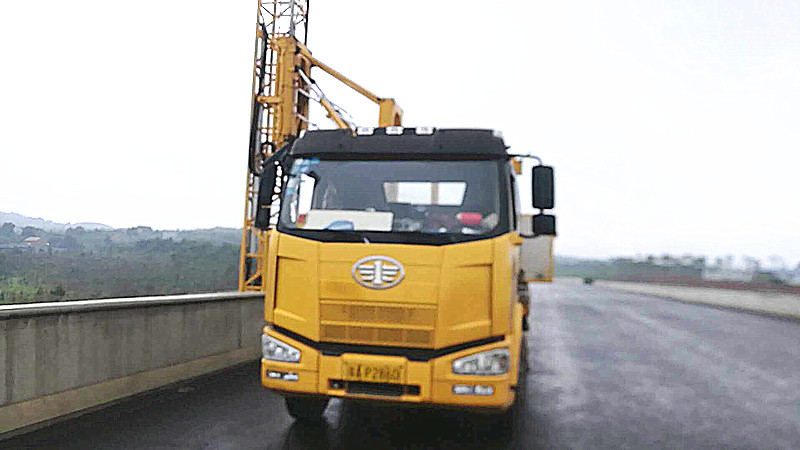

橋梁檢測車是一種可以為橋梁檢測人員在檢測過程中提供作業平臺,裝備有橋梁檢測儀器,用于流動檢測和(或)維修作業的專用汽車。它可以隨時移動位置,能安全、快速、高效地讓檢測人員進入作業位置進行流動檢測或維修作業。工作時不影響交通而且可以在不收回臂架的情況下慢速行駛。
工作原理是由液壓系統將工作臂彎曲深入到橋底對橋梁進行檢測。是由汽車底盤和工作臂組成。有東風底盤橋梁檢測車。歐曼底盤橋梁檢測車,進口橋梁檢測車。
根據專用工作裝置的不同,橋梁檢測車主要分為吊籃式和桁架式兩種。
吊籃式橋梁檢測車
吊籃式橋梁檢測車也稱折疊臂式橋梁檢測車(如下圖),其結構小巧,受橋梁結構制約少,工作靈活,既可檢測橋下也可升起檢測橋梁上部結構,可有線/無線操作,靈活方便,有時候還可以作為高空作業車使用,價格相對桁架式橋檢車低。其基本結構充分體現了折疊臂式隨車起重運輸車、高空作業車的特點。
桁架式橋梁檢測車
桁架式橋梁檢測車(如右上角圖)采用通道式工作平臺,穩定性好,承載能力大,使用時檢測人員能方便地從橋面進入平臺或返回橋面,如配置升降機則可大大增加下橋深度。
該產品采用了二級伸縮、二級回轉、二級變幅機構,形成了三維空間,六個自由度的空間運動體系。可以在橋下形成獨立工作平臺,方便工作人員行走。在底盤上加裝了穩定器機構、自行走式支撐腳輪、固定式配重,最大限度的保證了操作人員的安全。該產品具有實施檢測作業方便、不中斷交通、工作機動靈活、作業效率高、操作方便、安全可靠性高等突出優點。
橋梁檢測車
國外橋梁檢測車的發展
橋梁檢測車最早出現在歐美,奧地利PALFINGER(帕爾菲格)公司,美國HYDRA公司、Aspen Aerials(賽奔馳)公司,德國MOOG公司等已有用于橋梁檢測的檢測車?,F(xiàn)在的裝備技術已很先進,均采用電子液壓控制,并配置有應急裝置、穩定裝置、遙控裝置及發電設備。
